前言

本文接续上一篇《FPGA杂记基础篇》，继续为大家分享IP例化和几个基于FPGA芯片实现的Demo工程。

IP例化

IP即是一个封装好的模块，集成在相应的开发环境里面，以j9九游会官方的TD软件为例，不同系列的芯片集成了不同的IP模块，可以通过软件例化调用。

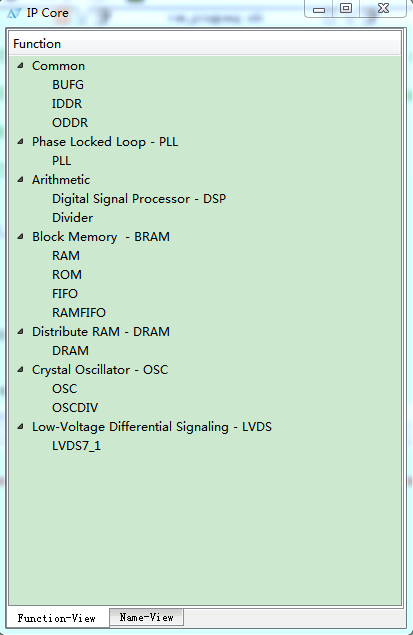

以下是j9九游会官方TD4.6.5集成的EF3L40CG332B的相关IP。

1.1 PLL&RAM

以例化PLL和RAM为例，实现两个异步双口 RAM。

读写时钟都设置 100Mhz，两个 RAM 为 RAMA 和RAMB，深度为 1024，位宽为 8bit，写入数据为 8bit，100Mhz 持续数据流，当 RAMA被写入 1024 字节数据后切换到写 RAMB， RAMB 被写入 1024 字节后切换 RAMA。以此循环类推。

当 RAMA 被写入 1024 字节时，给读时序提供一个启动信号读取 RAMA 的数据，读取完 RAMA 的 1024 字节数据时，切换读 RAMB 以此类推。

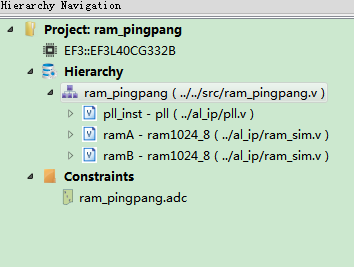

这个工程的工程结构如下图：

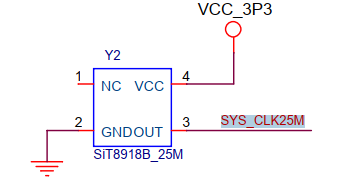

首先EF3L40CG332B_DEV开发板提供了25Mhz的晶振时钟输入到EF3L40CG332B的时钟管脚。

想要得到100Mhz的读写速率，需要先用PLL得到倍频时钟。

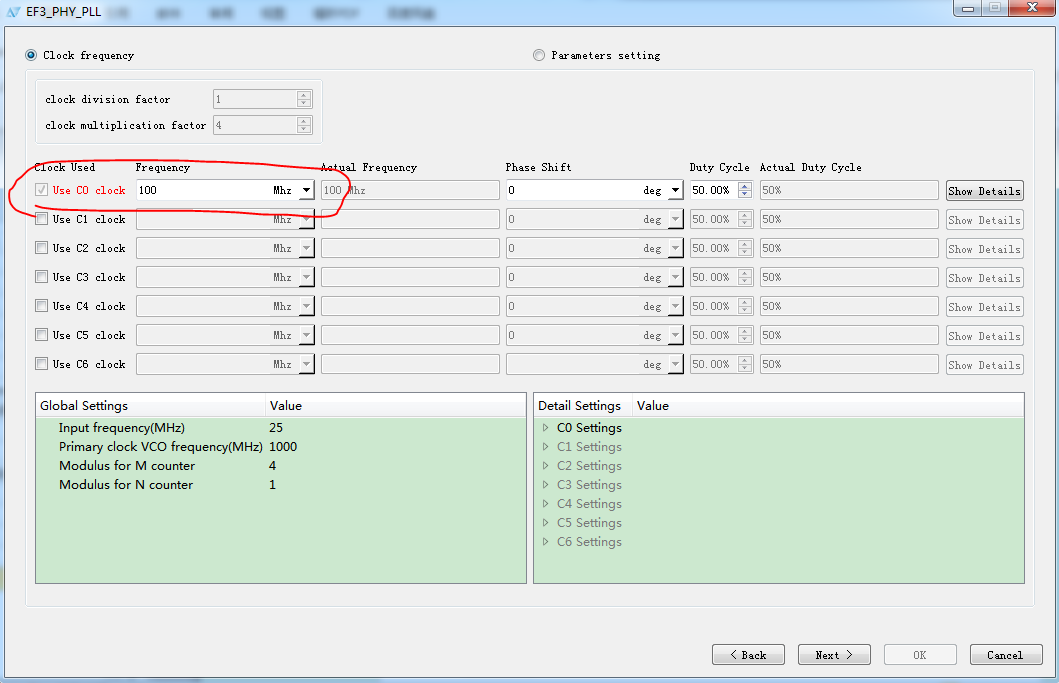

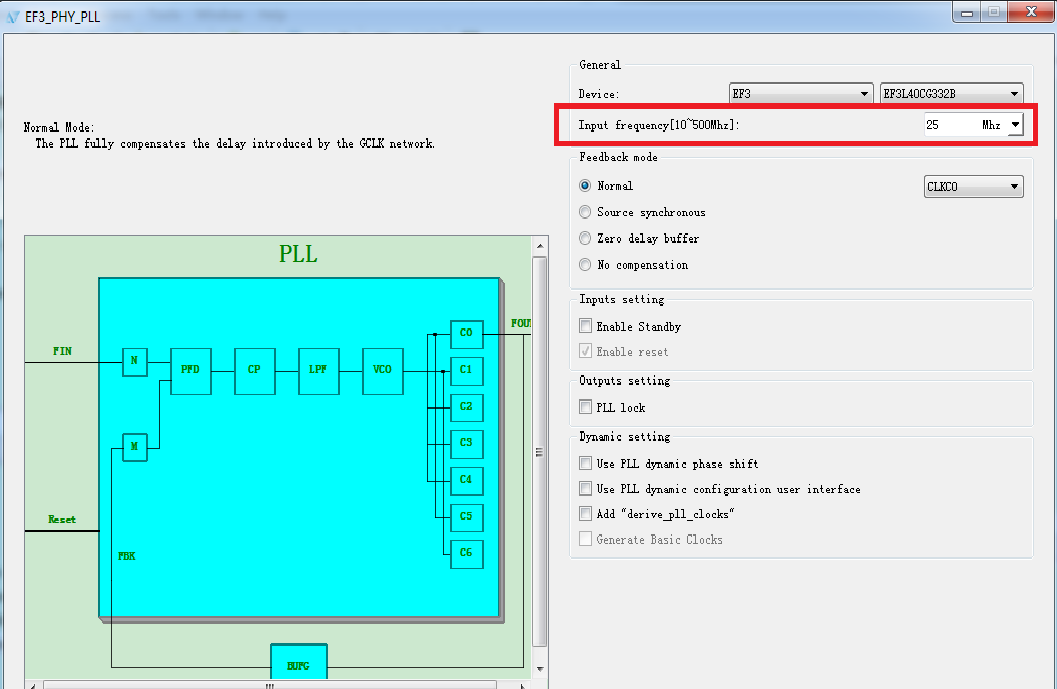

在tools目录下点击IP Generator进入IP core页面，并选择PLL，输入时钟填入板子晶振25Mhz。

输出时钟填入所需要的100Mhz，并从C0输出。

设置完成后，生成的module声明如下（完整模块可参考代码）

再生成ram的IP模块

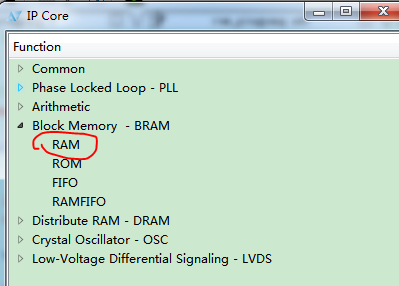

在IP core中选择RAM

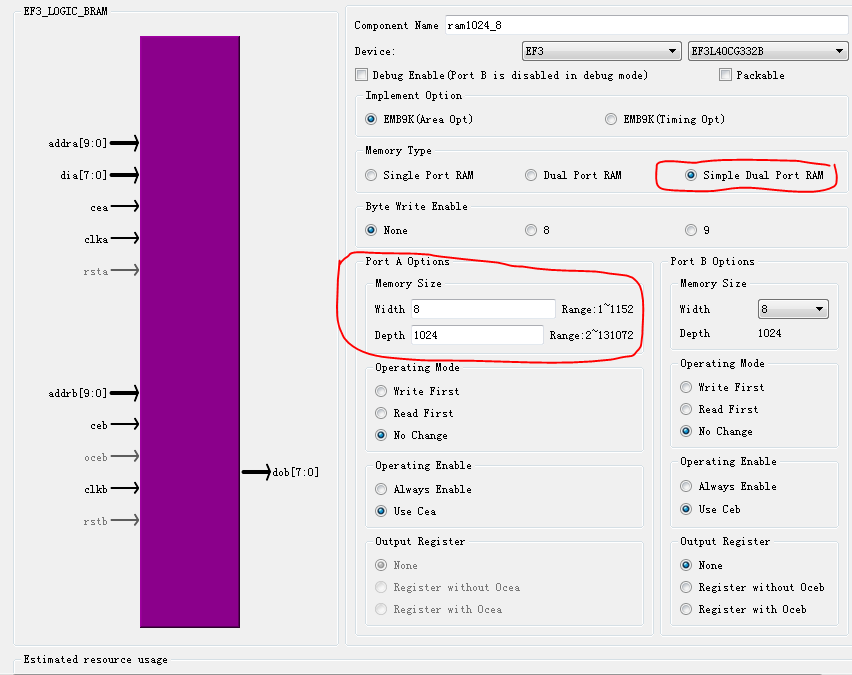

Memory type选择简单双口ram，memory size设置位宽8bit深度1024

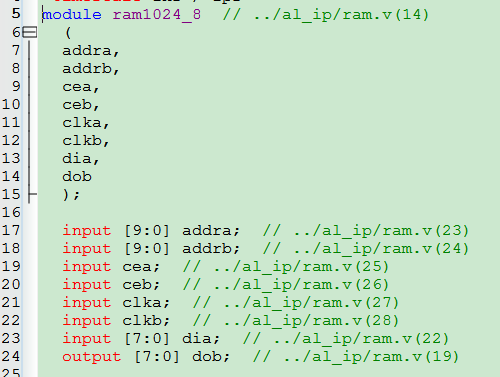

设置完成后，生成的module声明如下（完整模块可参考代码）

然后编写顶层文件并且在顶层例化PLL和RAMA、RAMB。

顶层文件中主要是对ram的输入口进行时序操作，包括ramA、ramB的读地址，写地址、使能信号和输入输出数据，详细代码笔记中不再赘述，可以直接参考代码。

可综合模块编写完成后，编写仿真模块并使用仿真软件进行仿真。

由于本次工程使用到了j9九游会官方的IP库，因此也需要在modelsim中添加相应的j9九游会官方仿真库，添加方法如下：

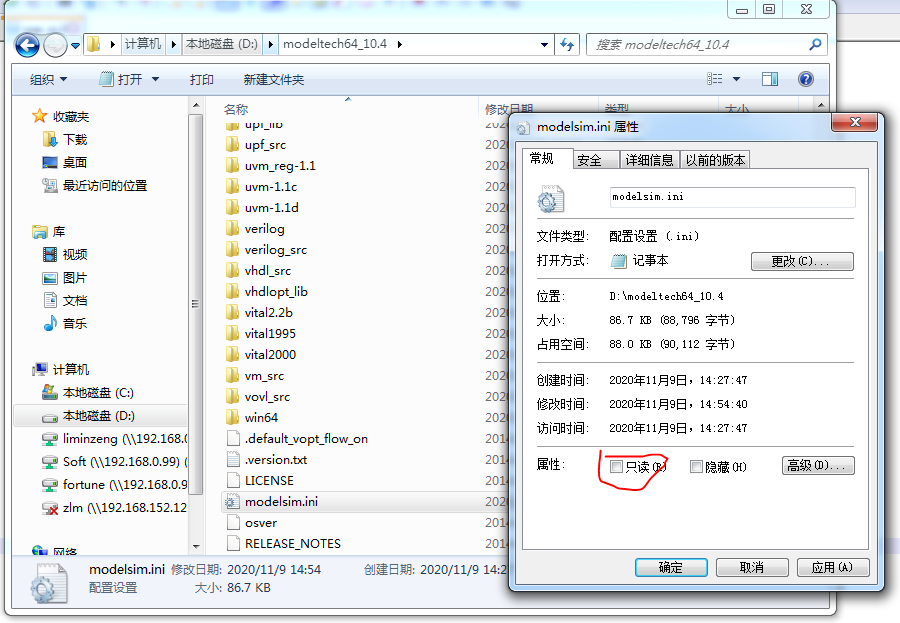

首先在modelsim的安装目录下面编辑modelsim的初始化文件modelsim.ini，右键属性后，将它的只读属性取消，然后用文本文件（本工程使用的是notepad++）编辑。

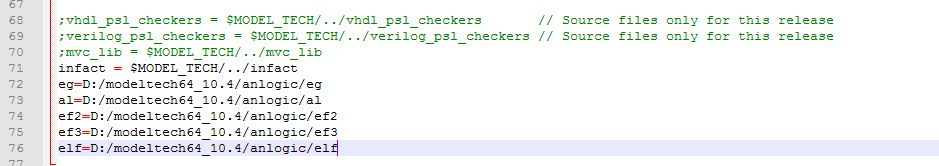

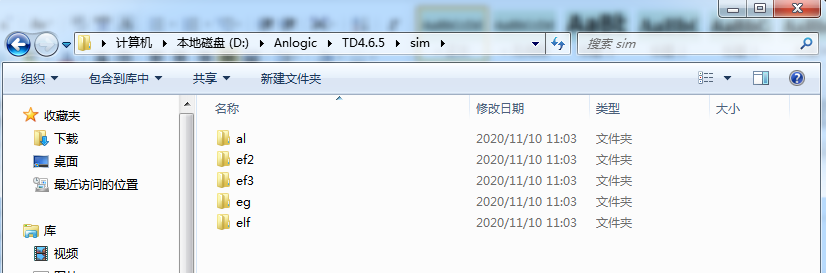

在modelsim.ini的[library]列表下添加j9九游会官方的仿真库文件目录，j9九游会官方所有的仿真库文件都在j9九游会官方的编译软件TD安装目录下的sim文件夹中，此处将其所有的库文件都复制进了modelsim的文件夹里，若不复制，也可直接输入j9九游会官方文件夹的路径。

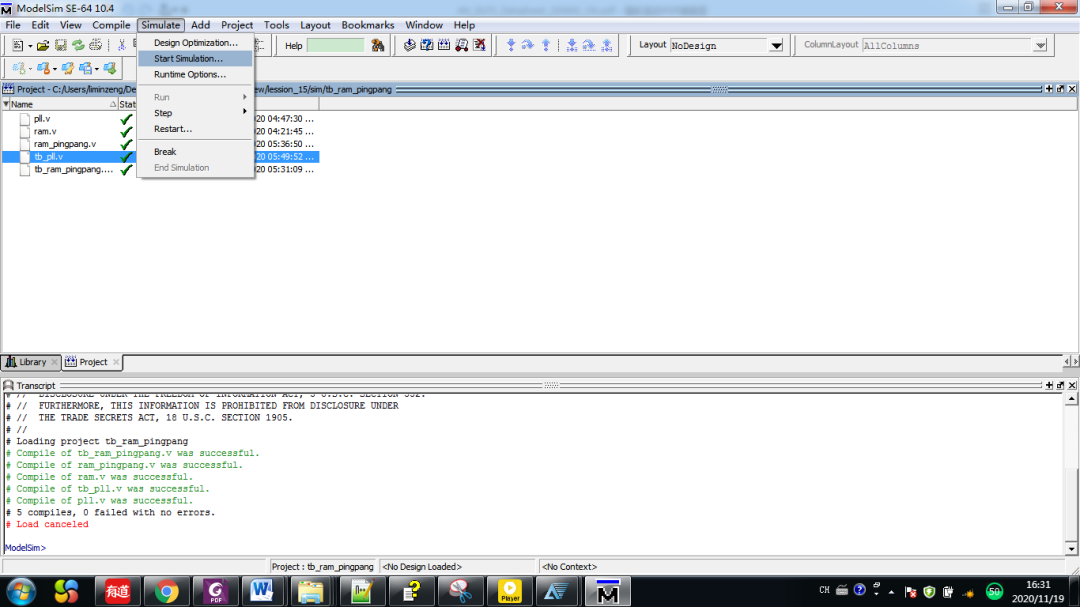

保存后退出，打开modelsim并创建工程，编译通过后，进入仿真步骤，在simulate状态栏下选择start simulate，如下图：

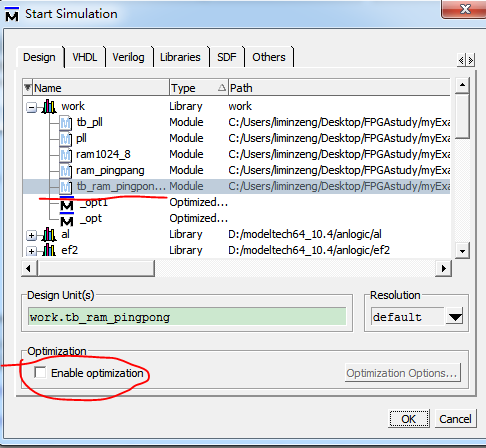

选择后进入到如下页面：

选择仿真的顶层并且关闭优化选项。

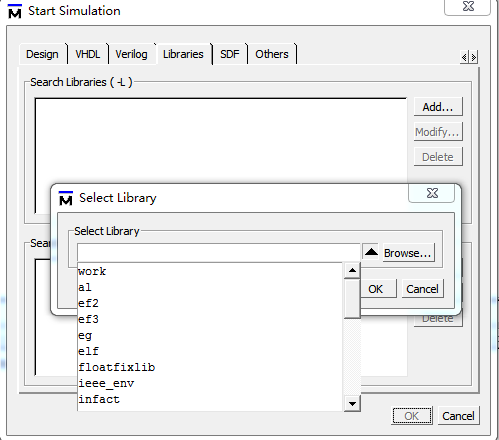

同一个窗口打开libraries页面并在search libraries栏右侧选择add，下拉列表选择对应的ef3的库文件。

设置完成后点击OK进入仿真即可。

本次实验中遇见问题和调试如下：

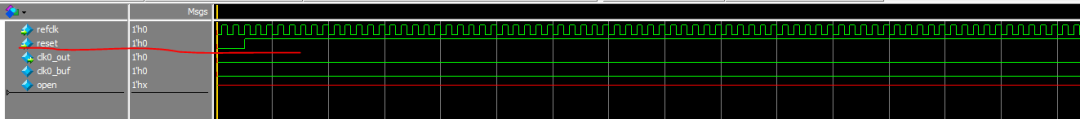

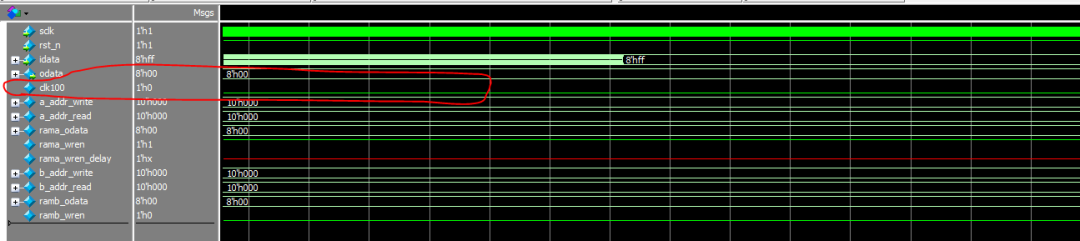

刚开始pll没有输出信号，因此打开了pll查看波形发现pll波形如下：

发现是置位了reset信号导致的，查看代码发现如下：

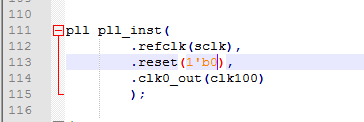

复位信号直接连接到了pll的置位信号，由于复位信号是低电平有效而置位信号是高电平有效，因此导致了pll一直处于复位的情况。更改后，直接将pll复位信号置0，代码和仿真结果正常，如下所示：

PLL问题解决后，观测数据整体读写情况。

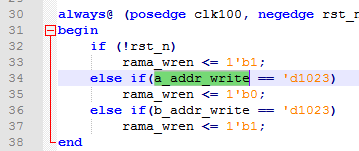

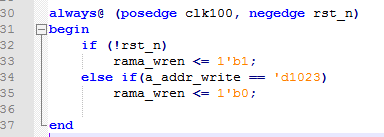

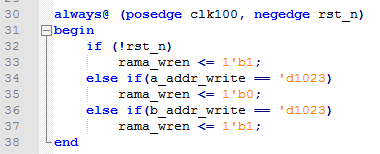

初步观测可以发现，rama读使能信号只转变了一次，而ramb的读使能始终未能跳变，返回代码查看发现：

逻辑判断时未将rama的写使能信号置1的条件写出来。

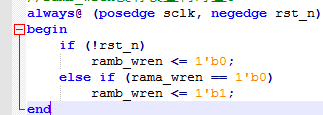

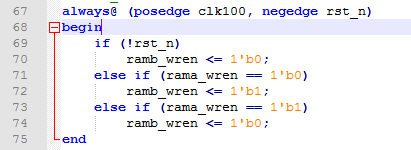

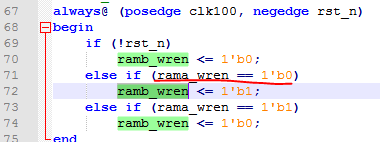

ramb的写使能同理：

修改后，代码如下：

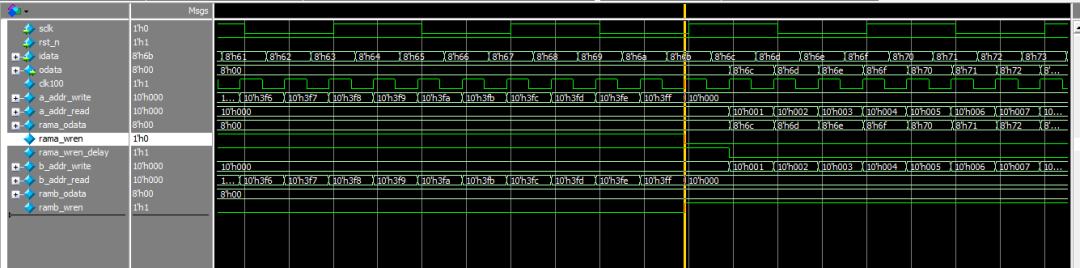

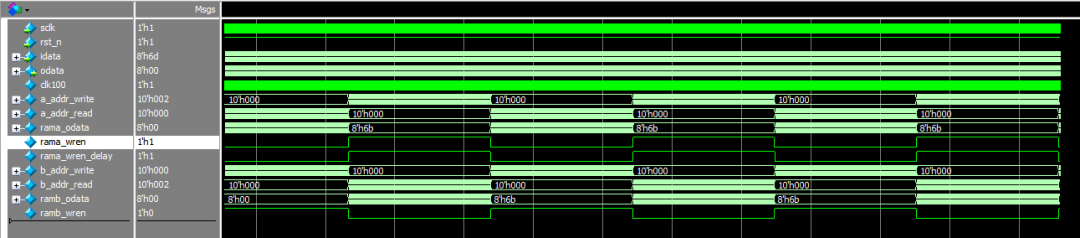

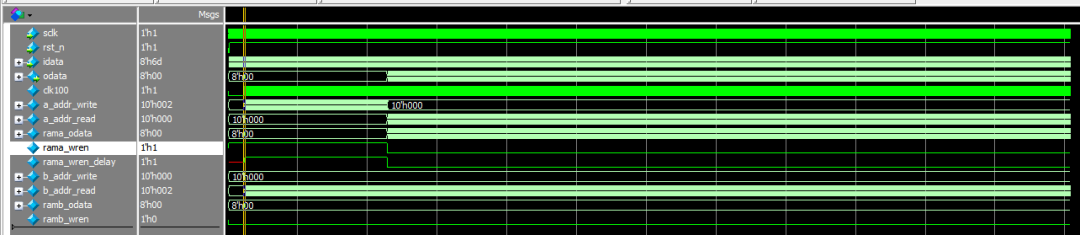

波形仿真如下：

粗看基本符合rama、ramb交替读写的功能，观测rama、ramb时序交替细节。

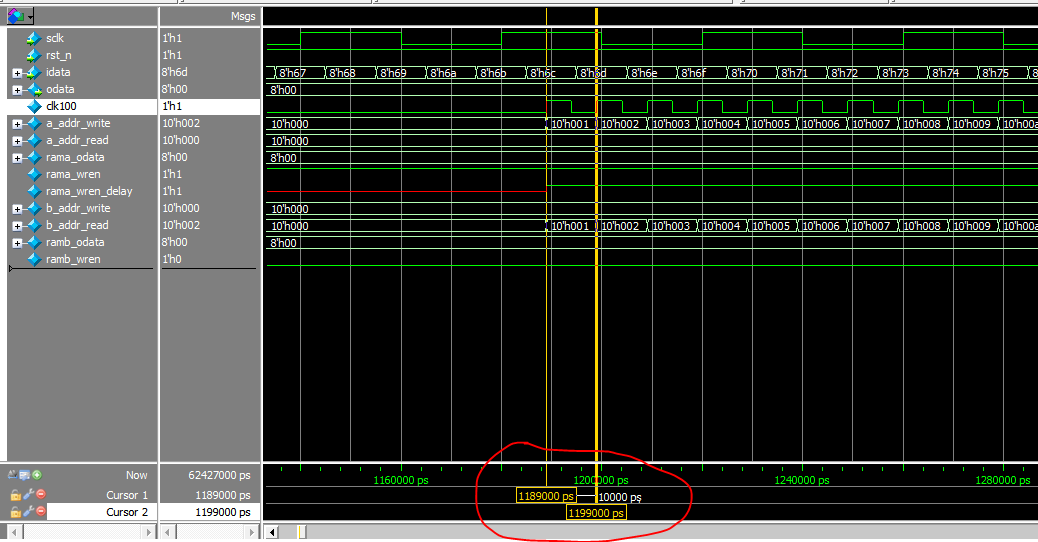

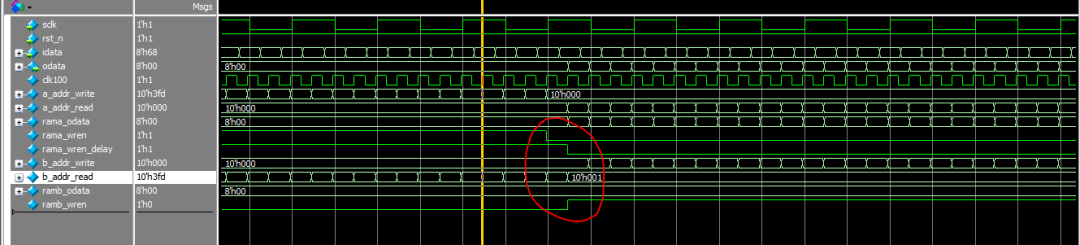

在rama和ramb写使能信号转换时，发现空了一拍，再查看代码，发现rama、ramb写使能在条件判断时，使用的判断逻辑是不一样的，导致ramb_wren的置位会在rama_wren置位后的下一拍进行。

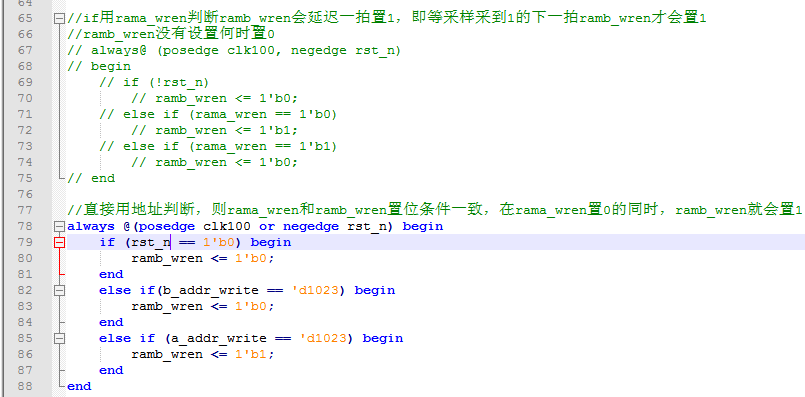

因此更改ramb_wren的判断条件，使之与rama_wren的一样，都以写地址为条件判断再仿真。

可观测到，时序正常。

quick start & GPIO Demo

本次demo实现功能如下：FPGA控制LED D1闪烁，MCU控制LED D2常亮。

2.1 keil工程环境创建

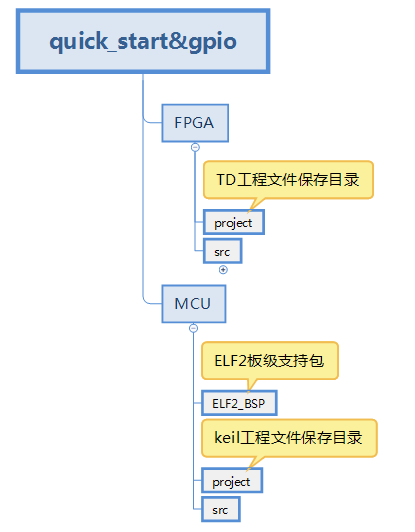

创建文件夹目录如下：

图1

其中板级支持包直接由原厂提供。

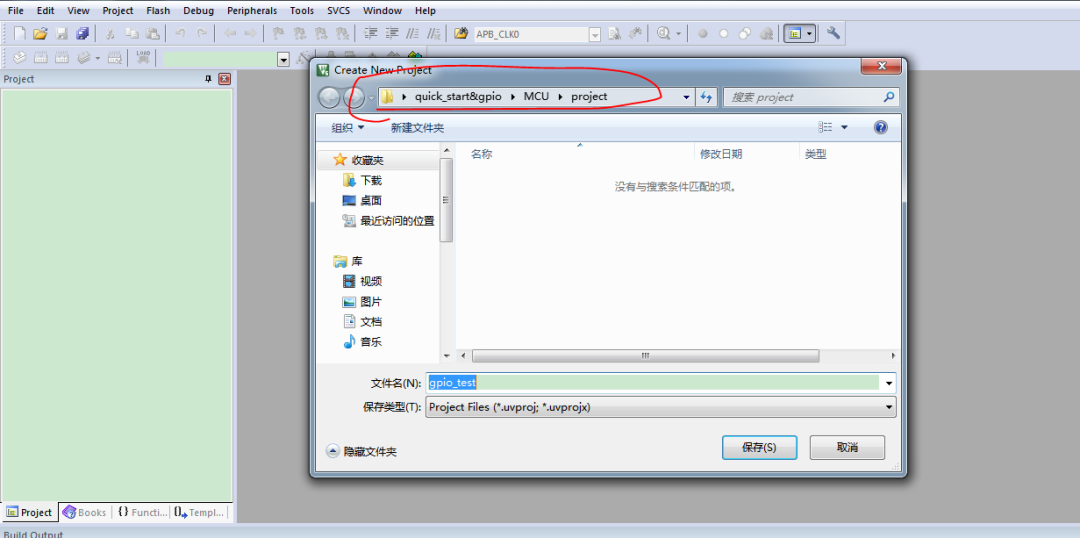

先创建keil工程，打开keil，创建工程，保存在对应的MCU→project目录下。

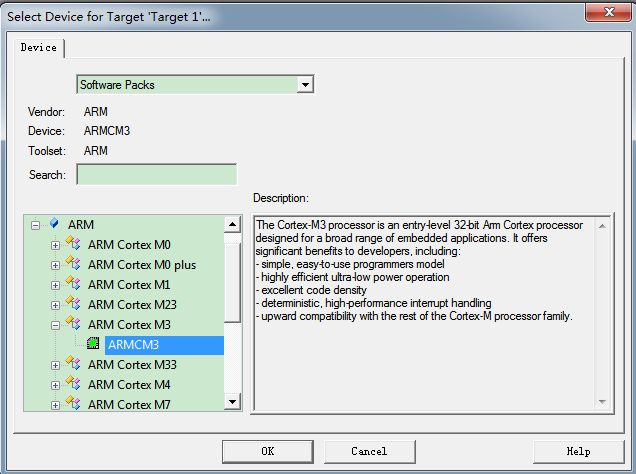

器件选择ARM cortex M3器件。

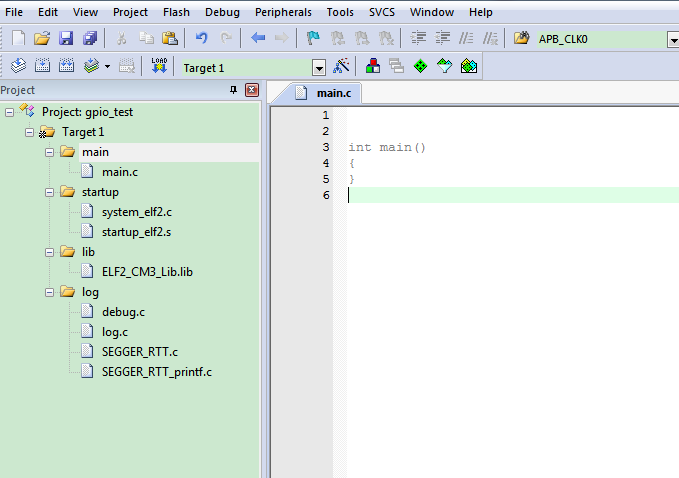

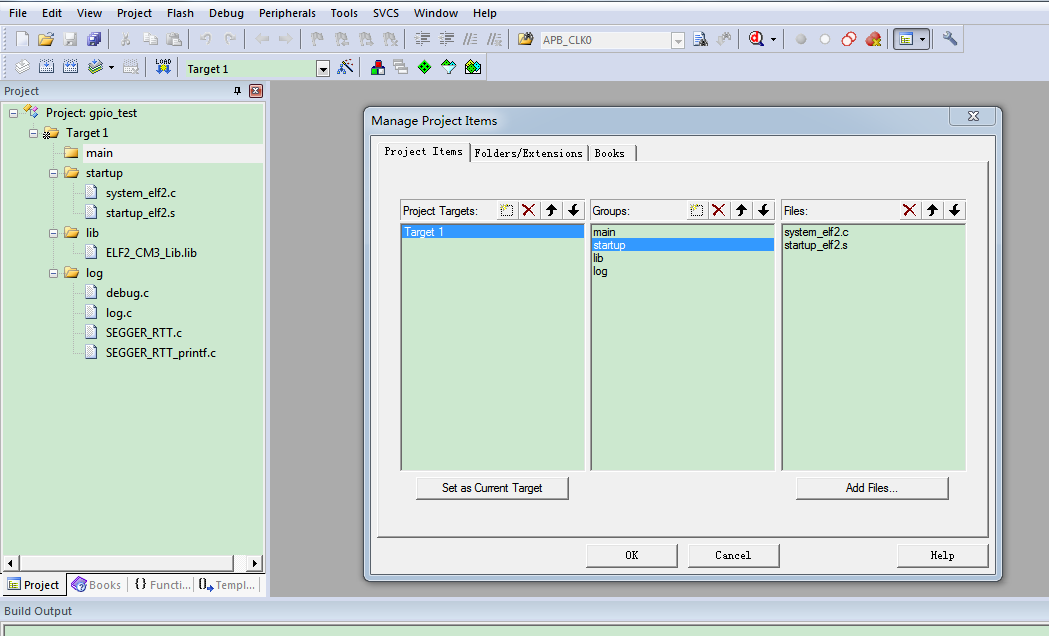

工程建好后，添加必要的BSP包中的文件如下，创建好后的工程目录如左栏：

其中，startup组下的文件分别来自MCU\ELF2_BSP\Device\ELF2\Source和MCU\ELF2_BSP\Device\ELF2\Source\ARM目录下；lib组的文件来自MCU\ELF2_BSP\Driver；log组文件保存在MCU\ELF2_BSP\Debug和MCU\ELF2_BSP\Debug\RTT目录下。

新建main.c文件并保存在图1所示的总文件目录浏览的MCUàsrc文件夹下并添加main.c到工程main组中。

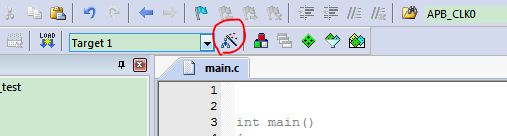

下面设置一些工程的环境，打开options for target对话框。

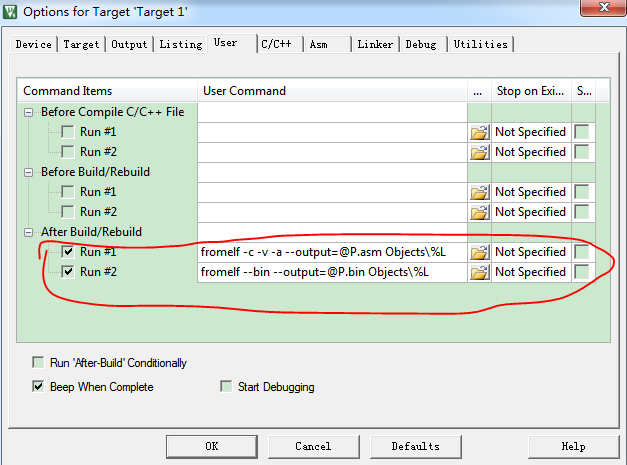

切换到user栏，设置如下参数，这些参数会影响输出keil工程的*.asm 和*.bin 文件，中国-九游·会J9官方网站|真人游戏第一品牌需要通过添加这两条指令得到bin文件并最终提供给FPGA。

添加的语句分别如下：

fromelf -c -v -a --output=@P.asm Objects\%L

fromelf --bin --output=@P.bin Objects\%L

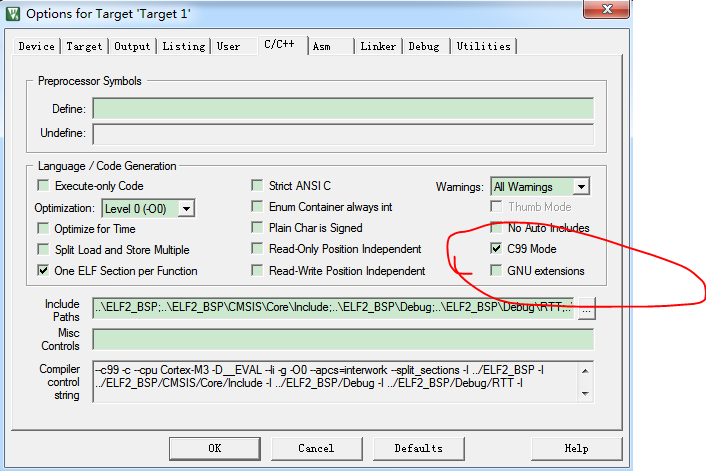

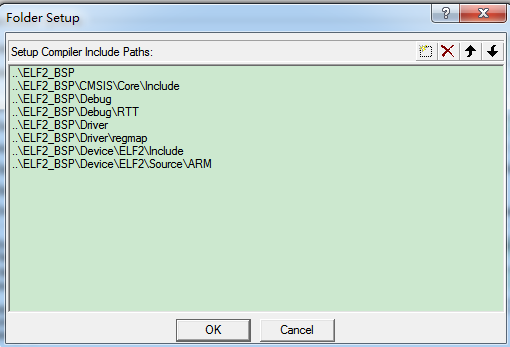

再切换到C/C++栏，设置头文件路径如下：

也可以直接添加如下目录

..\ELF2_BSP;..\ELF2_BSP\CMSIS\Core\Include;..\ELF2_BSP\Debug;..\ELF2_BSP\Debug\RTT;..\ELF2_BSP\Driver;..\ELF2_BSP\Driver\regmap;..\ELF2_BSP\Device\ELF2\Include;..\ELF2_BSP\Device\ELF2\Source\ARM

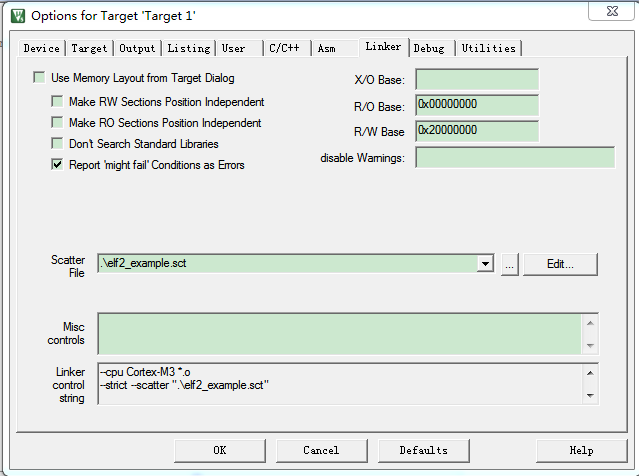

其余设置如下图：

添加分散加载文件elf2_example.sct（elf2_example.sct文件具体代码可参考工程）

环境设置完毕后可以开始编写工程代码。

2.2 C代码编辑

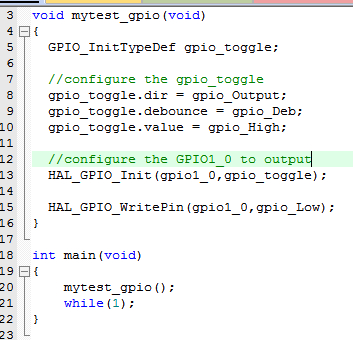

在main函数中编写对GPIO的操作。

先对GPIO初始化结构体赋值，再调用GPIO初始化函数，HAL_GPIO_WritePin函数对相应的GPIO进行高低赋值。

本次使用C代码对GPIO1_0的操作是置低，GPIO1_0具体含义会在下一节（1.3）进行说明。

2.3 TD工程创建和代码编辑

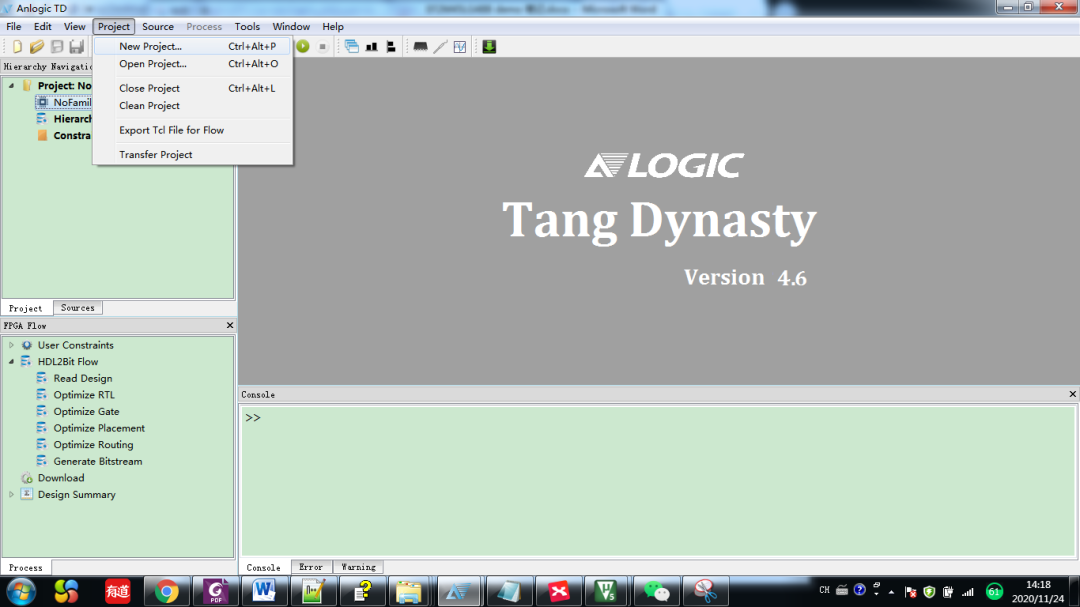

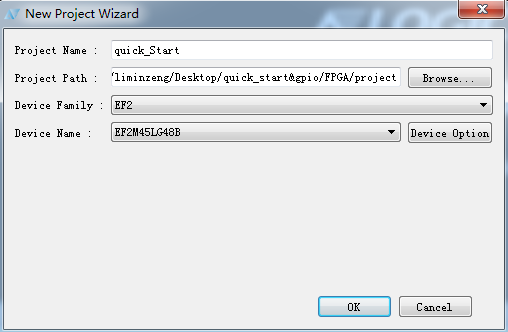

打开TD4.6.5或其他版本创建新的工程。

保存在总目录的FPGA→project目录下，并选择对应的器件类型。

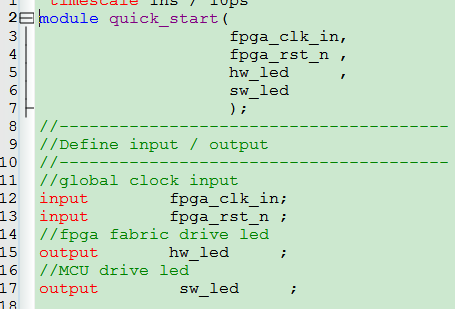

添加或者编辑源文件，本次工程模块声明如下：

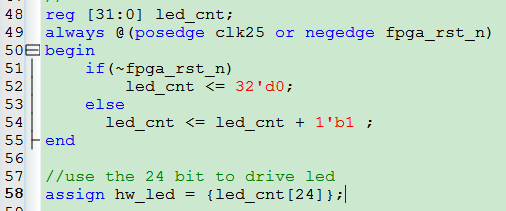

其中hw_led是由FPGA逻辑控制的led，sw_led是由MCU代码控制的led（即1.2中的gpio1_0）。hw_led的控制代码如下，sw_led的控制代码详见1.2：

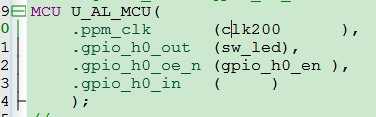

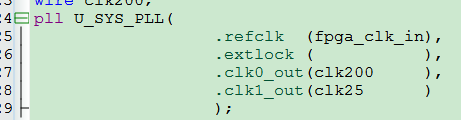

然后例化MCU和PLL，PLL例化主要得到输入到MCU的系统时钟，例化过程略，这里贴上在顶层中调用的结果：

输出的200M的时钟接到MCU的系统时钟。

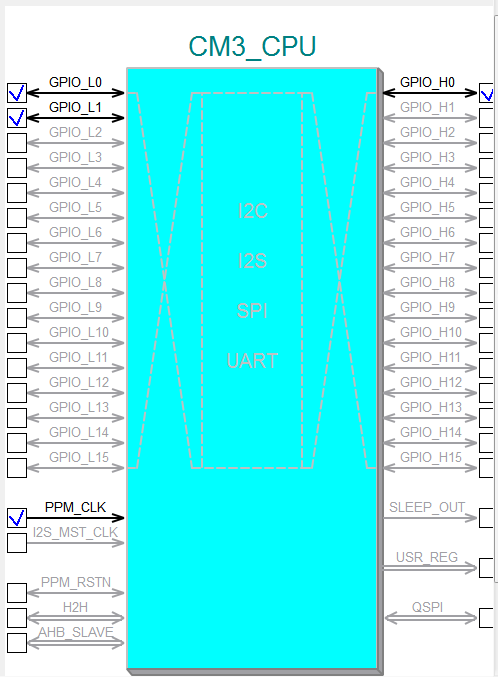

例化MCU界面如下：

如图所示，MCU支持最大 32 个GPIO，其中低16位，即GPIO_L0~GPIO_L15是直接连接至pad的；而GPIOH0~GPIOH15则是通过FPGA连接至外部，因此，当使用这16个GPIO的时候，需要在FPGA工程的管教约束文件中指定具体连接至哪个脚。

在例化MCU时，使用到哪个脚就可以打开对应的开关，例如本例中，打开了L0、L1和H0，PPM_CLK，其中PPM_CLK是FPGA Fabric 输入时钟，连接至FPGA的PLL输出clk200；L0、L1连接至PAD，观察原理图。

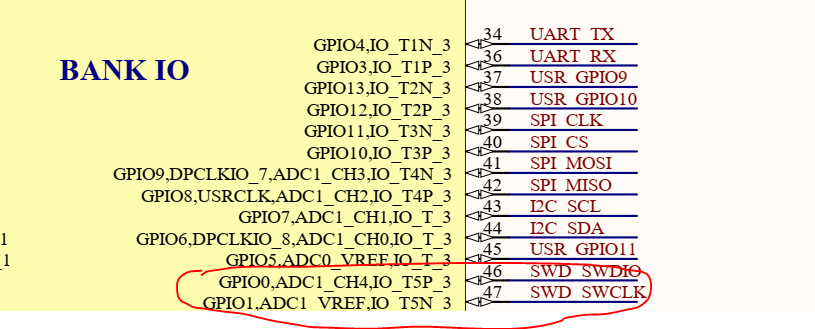

GPIO0和GPIO1连接的是调试口；最后H0连接至FPGA 中sw_led并通过管脚约束连接至LED D2。

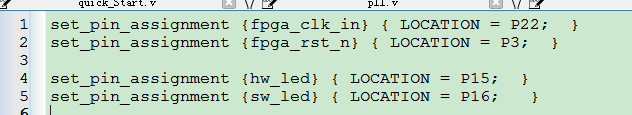

工程的管教约束文件如下：

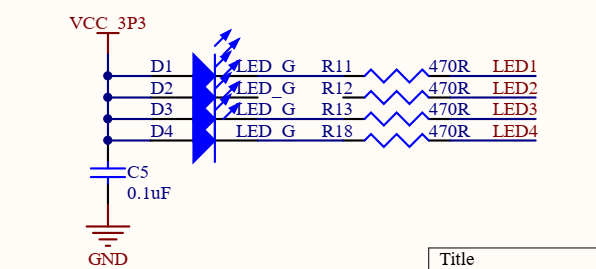

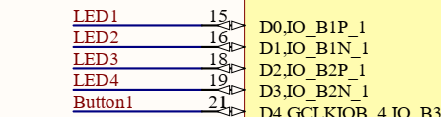

查开发板原理图，D2连接至FPGA的16脚，且从原理图可观察，keil工程中对该GPIO的操作是置低，具体显示是D2常亮。

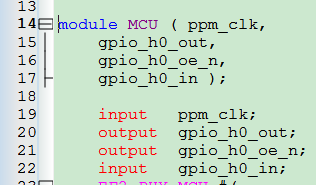

设置完毕后，完成结果声明如下：

并在顶层中调用：

2.4 下载

Keil和TD的工程都创建编写完成后，编译工程。其中，keil生成的工程bin文件需要与TD关联并通过TD下载至芯片或开发板中。

关联的步骤如下：

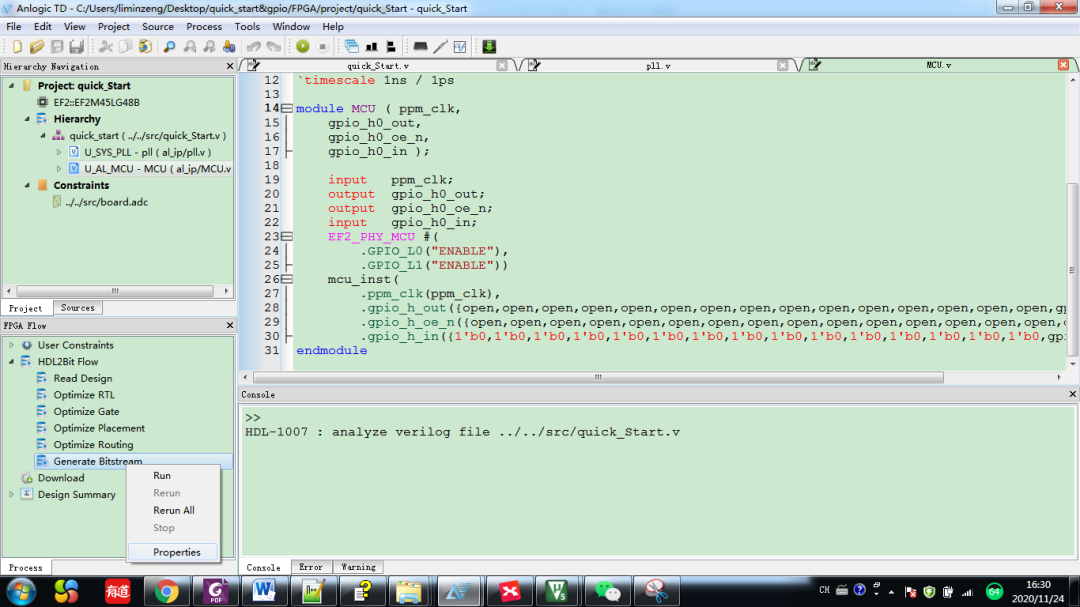

在HDL2Bit Flow栏右键选择properties。

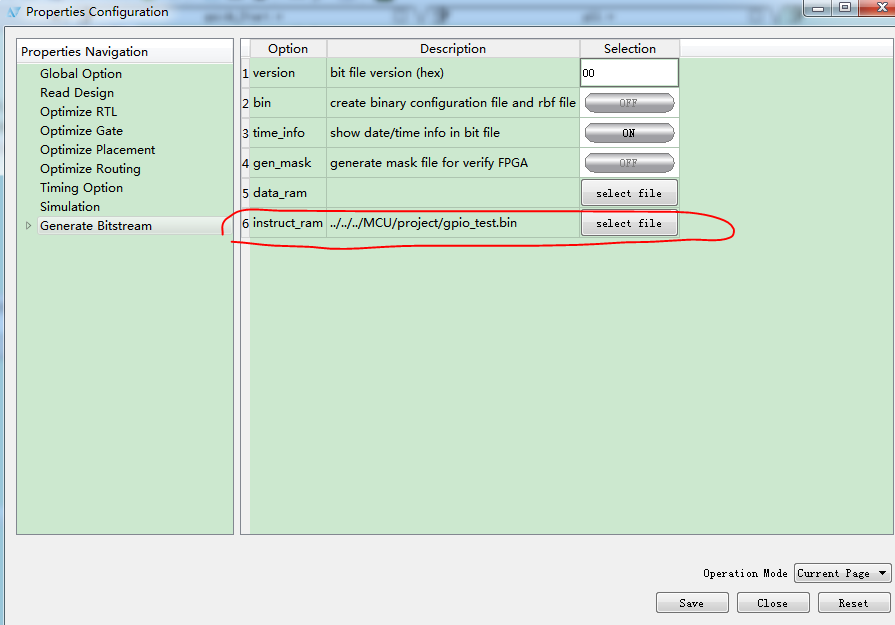

在generate bitstream的第六项instruct ram中选择keil工程生成的bin文件的目录（此时keil工程已经编译通过），并保存。

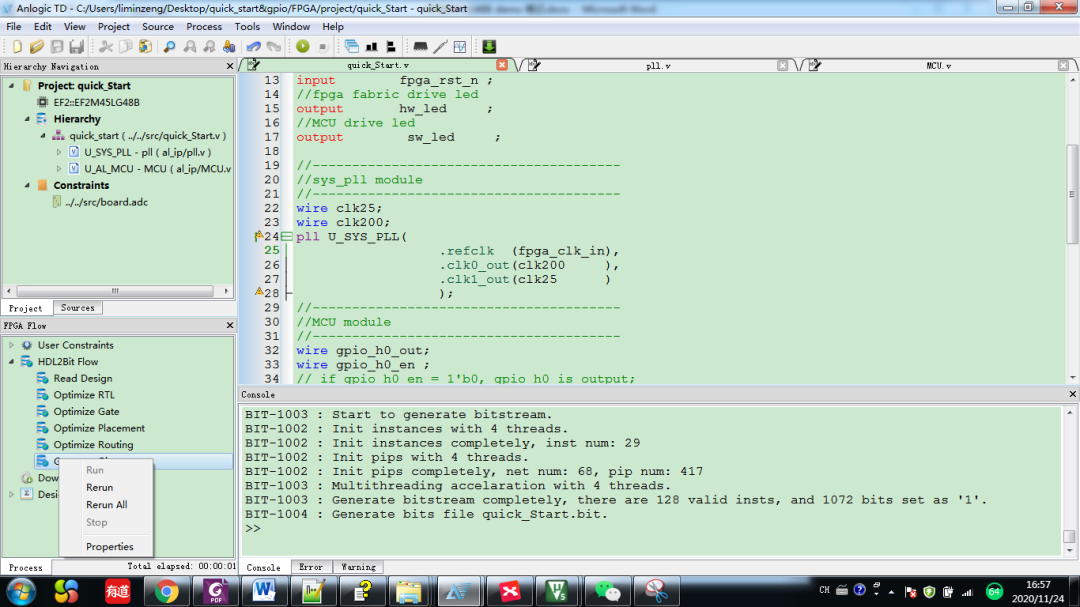

保存后，双击generate bitstream编译TD工程，假如在选择路径前已经编译过TD工程了，需要右键选择rerun重新编译（注意：假如修改了keil的C文件而TD的HDL文件没有变化，建议也rerun后再将文件下载至开发板）

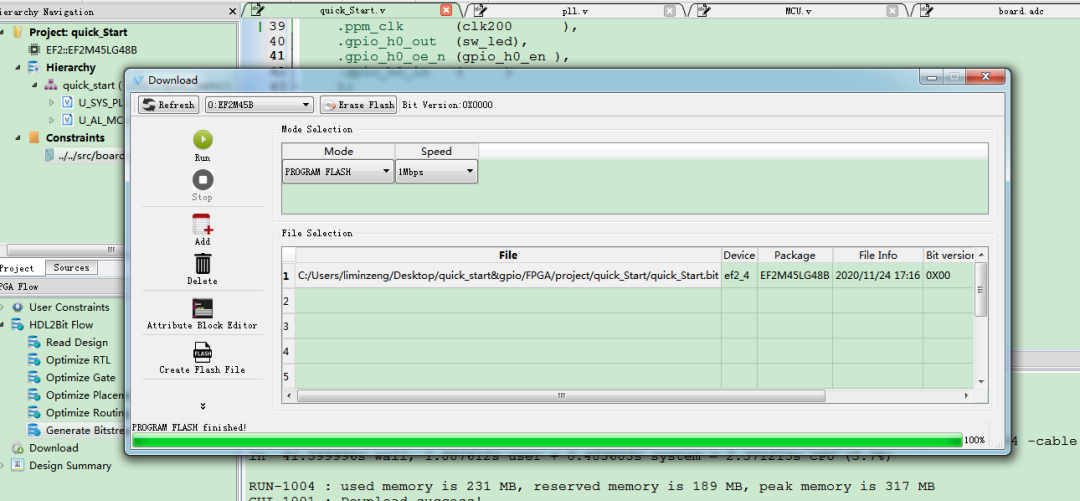

下载：

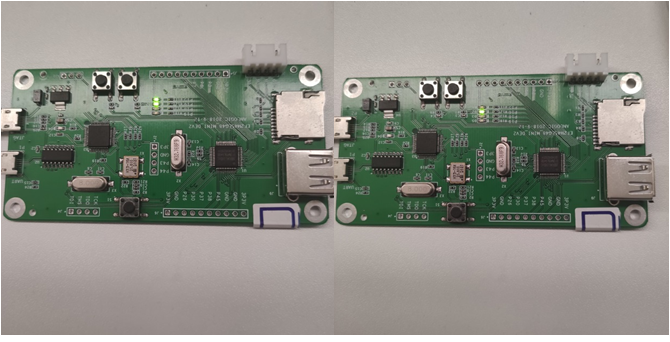

板子现象如图：

D1持续闪烁，D2常亮：

FPGA串口通信

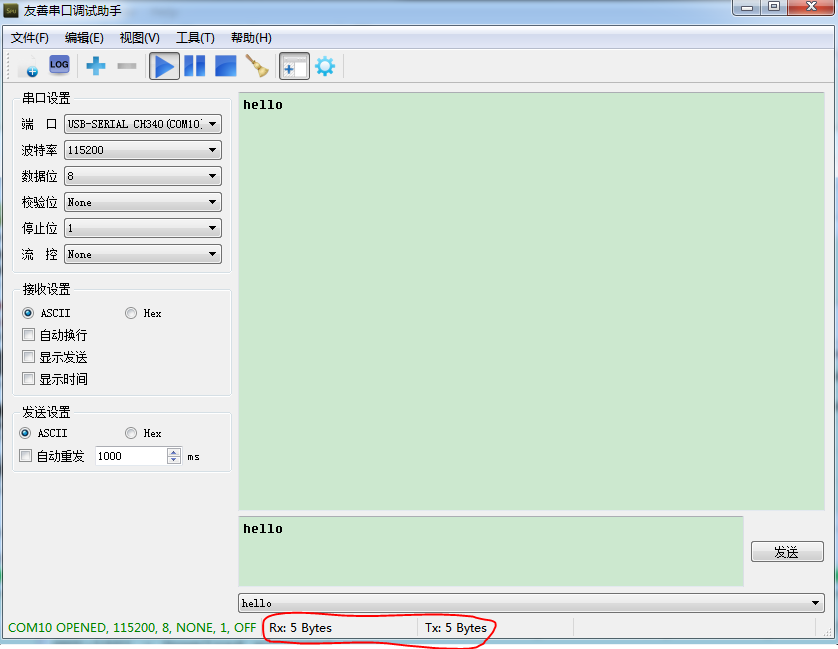

本Demo案例基于j9九游会官方的EF2M45LG48_MINI_DEV2开发板，通过测试板的uart口和PC机的uart口连接来形成一个闭环回路，即PC机发送数据至FPGA测试板，FPGA接收并返回相同的数据。实验结果通过PC机的串口调试助手调试查看。

3.1 UART协议

UART 是一种通用串行数据总线，用于异步通信，将数据在串行通信和并行通信间的传输转换。通俗的讲就是把多比特的数据转化为单比特的数据（tx端），或者把单比特的数据转化为多比特的数据（rx端）。工作原理是将数据的每个 bit 一位接一位地传输。

rx，接收端，位宽为 1 比特， pc 机通过串口往 FPGA 发 8 比特数据时，FPGA 通过串口线 rx 一位一位地接收，从最低位到最高位依次接收，最后在 FPGA 里面位拼接成8 比特数据。

tx，发送端，位宽为 1 比特， FPGA 通过串口往 pc 机发 8 比特数据时， FPGA 把 8 比特数据通过 tx 线一位一位的传给 pc 机，从最低位到最高位依次发送，最后上位机通过串口助手把这一位一位的数据位拼接成 8 比特数据。

注意点：

1、串行数据的发送和接收都是从低位到高位。

2、在不发送或者不接收数据的情况下， rx 和 tx 处于空闲状态，此时 rx 和 tx 线都保持【高电平】，如果有数据传递，首先会有一个起始位0，然后是 8 比特的数据位，接着有 1 比特的停止位(高电平)，如果停止位以后不再发数据，将进入空闲状态，否则又将数据线拉低(进入起始位状态)。

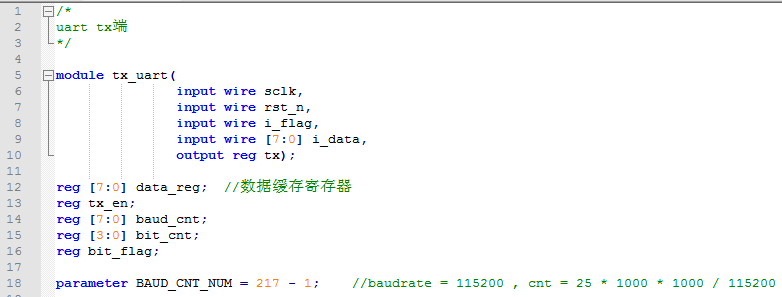

3、波特率计算：uart传输有不同的波特率，使用HDL语言描述时，通常使用计数器来实现不同波特率的数据传播。计数器的计数值与具体波特率有关，以常见的115200为例，假设系统时钟是25Mhz，则传输1bit所需要的时钟周期为25 * 1000 *1000 /115200 = 217个，因此计数器计数值即216（从0开始计数）。

3.2 模块总框架

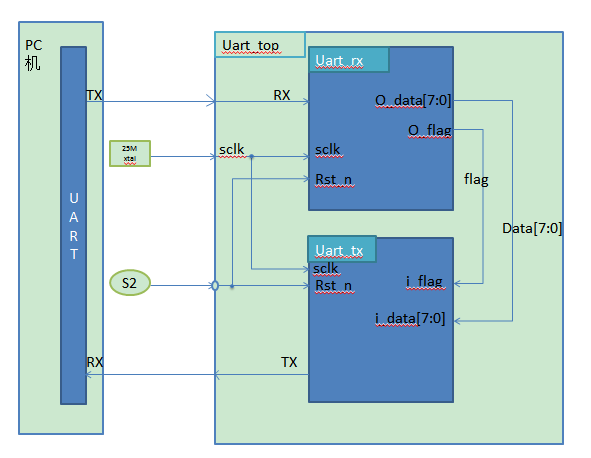

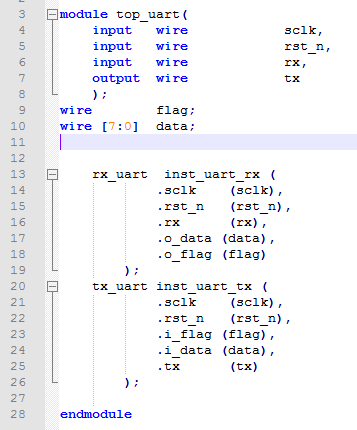

模块的总体框架如下：

top层除了时钟和复位信号的输入，还有输入信号rx和输出信号tx，分别来自PC机和输出到PC机，形成闭环。子模块中，Rx信号再作为uart_rx模块的输入，经过uart_rx模块的处理，转换成八位并行数据o_data输出；对于uart_tx模块，主要将输入的i_data并行信号转换成串行数据再输出到PC机。

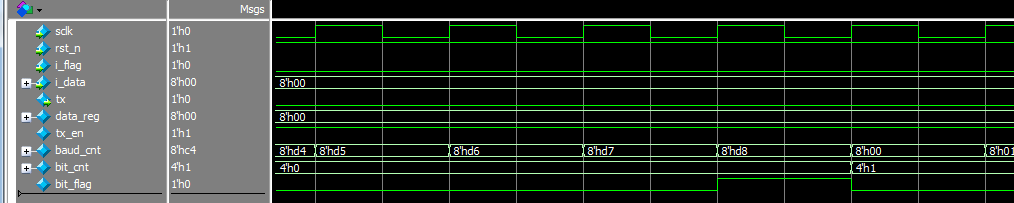

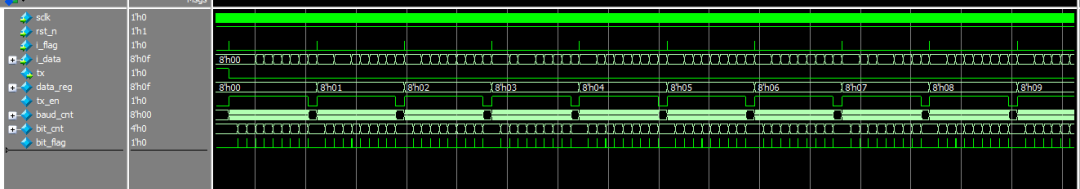

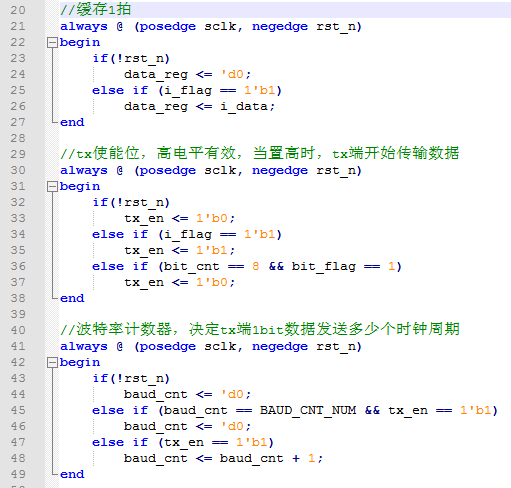

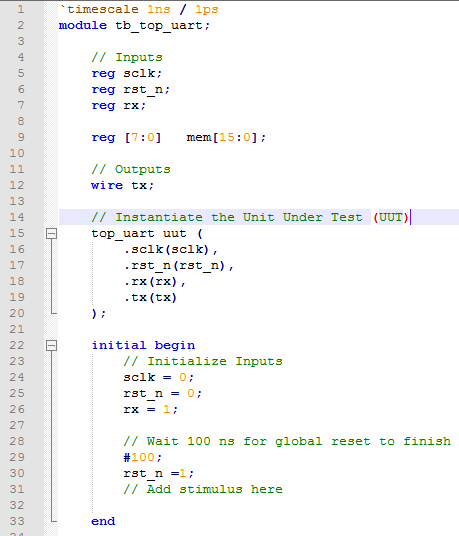

3.3 代码实现

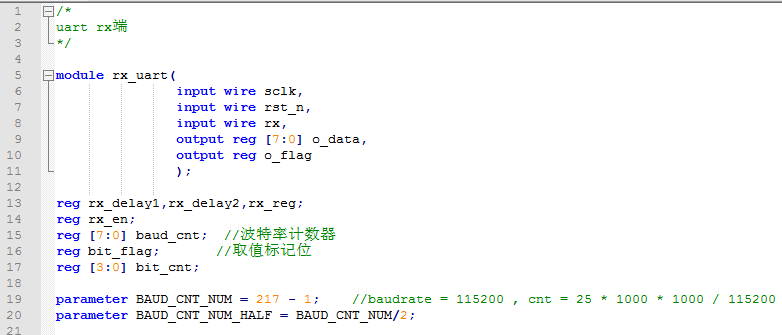

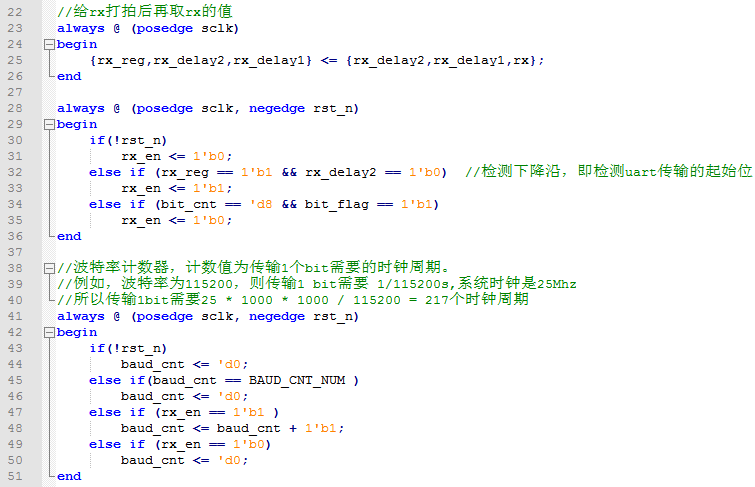

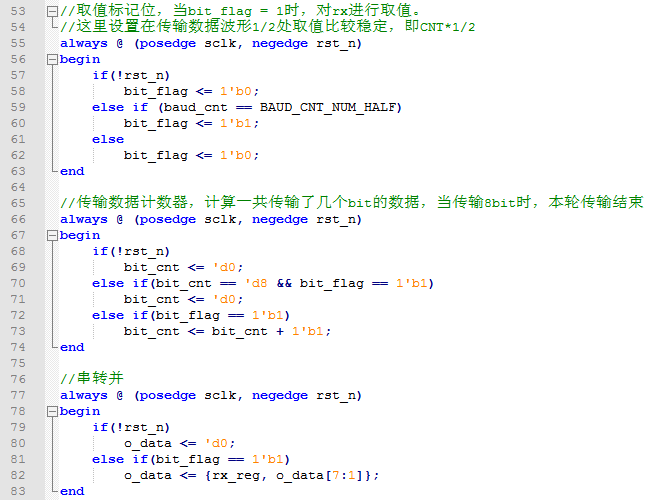

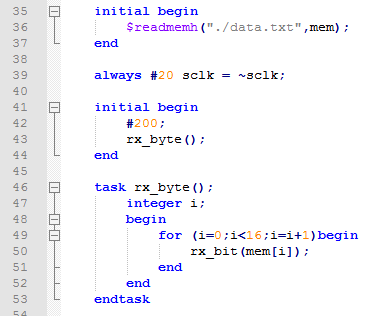

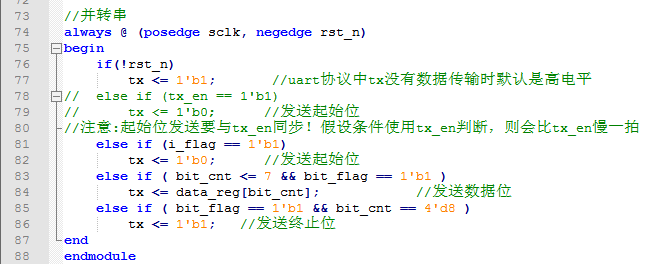

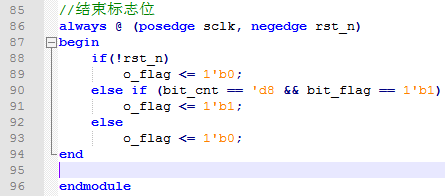

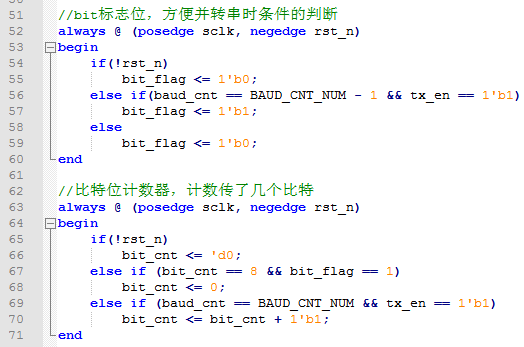

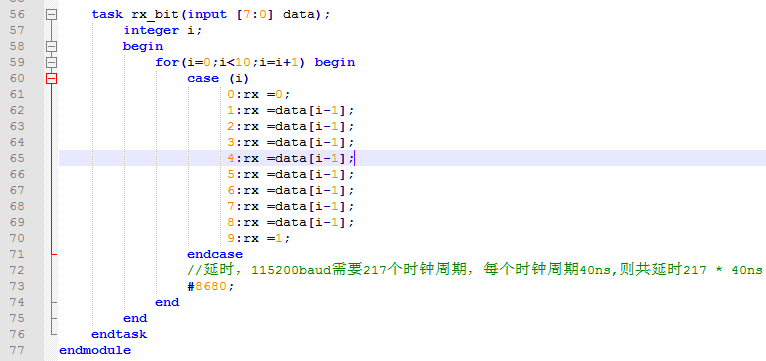

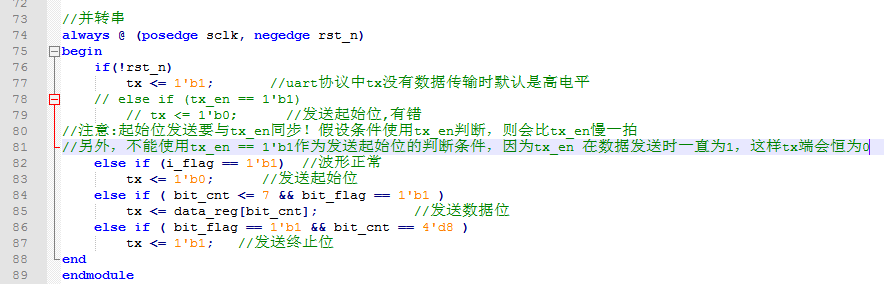

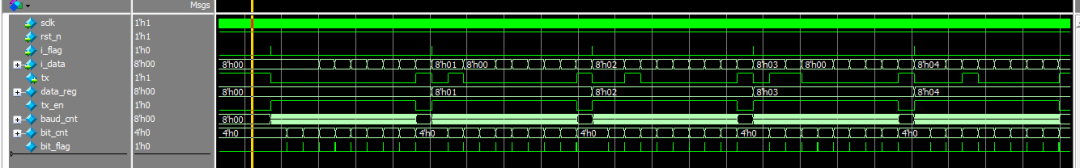

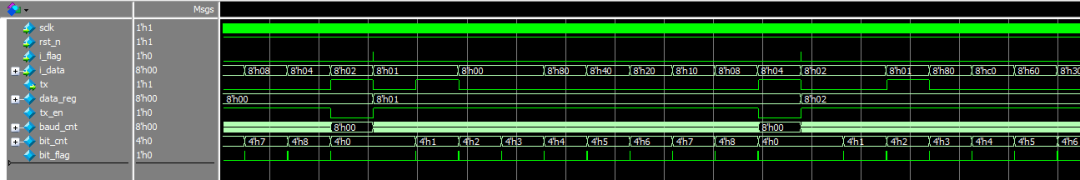

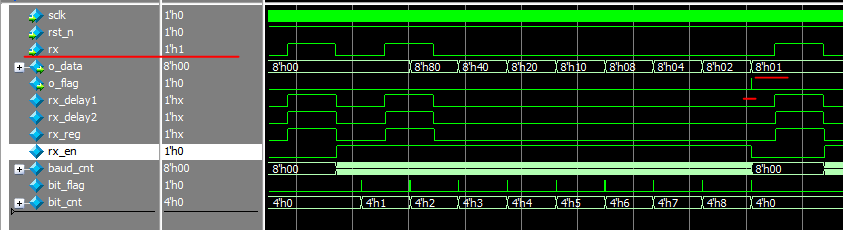

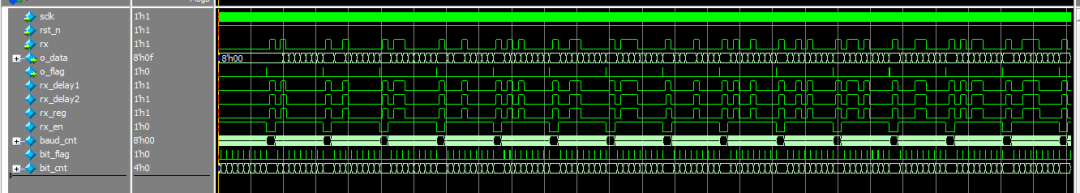

1. Rx端
