レーザープリンター
リリース日付2018-12-18
I. 背景
レーザープリンターは、コンピューターからの画像情報をレーザー駆動信号に変換し、モーターローターを駆動して元の画像をスキャンして印刷する必要があります。送信帯域幅を削減するために、コンピューターは元の画像を圧縮してバイナリ画像にエンコードし、LAN経由でプリンターの主制御チップに送信します。プリンターシステムは、バイナリ画像をデコードし、元のデータに復元してから、画素を行と列の順序で出力する必要があります。
II. ソリューション説明

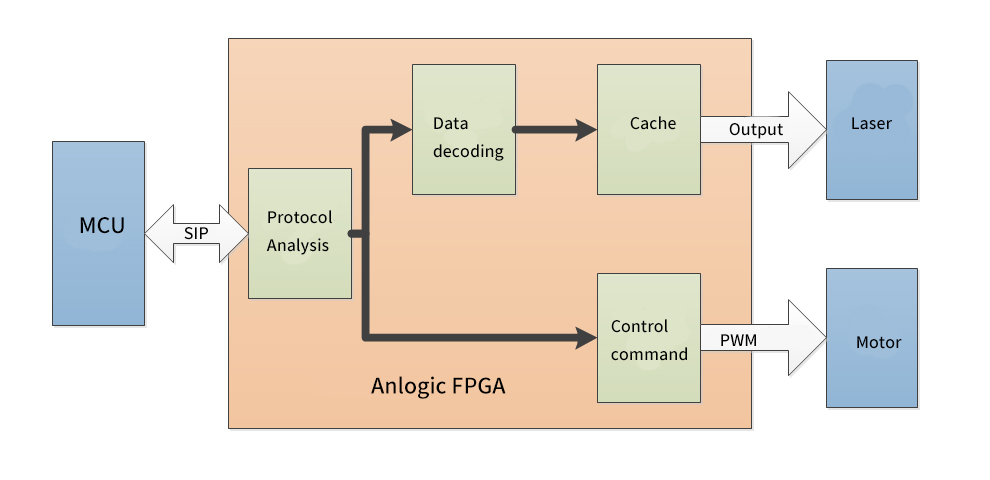

FPGAをベースにしたレーザープリンターシステムのブロック図は以下の通りです。MCUは、コンピューターから送信された圧縮画像データを受信し、SPIカスタムプロトコルにパッケージ化し、主制御チップであるFPGAに送信します。FPGAはプロトコルを解析し、対応する制御コマンドと画像データに変換する必要があり、制御コマンドは主にモーターの速度制御に使用されます。FPGAは制御コマンドを異なる周波数のPWM波に変換し、指定された速度でモーターを駆動することができます。FPGAによって解析された画像データは、データデコードによってバイナリ画像に復元され、キャッシュされ、指定されたタイミングシーケンスでレーザーに出力され、モーターで印刷される必要があります。
推奨開発ボード
ソリューションの利点
-
高効率のデコードアルゴリズムFPGAをベースにしたデコードアルゴリズムは、並列化およびパイプライン化が可能で、デコードアルゴリズムの効率性を向上させることができます。また、豊富なロジックリソースにより、さまざまなアルゴリズムのバージョンアップにも適応できます。
-
幅広いインターフェースに対応可能
FPGAの構成可能なIOにより、ユーザーはさまざまなレーザーモデルに適応するさまざまな周辺プロトコルを実装できます。
